Rotary perçage machin yo se machin konstriksyon ki apwopriye pou operasyon ki fòme twou -nan jeni fondasyon bilding yo. Nan dènye ane yo, yo te vin pi gwo konstriksyon fondasyon pil nan konstriksyon pon nan Lachin. Rotary drilling forage, lè yo itilize ak diferan zouti perçage, yo apwopriye pou sèk (auger kout), mouye (bokit rotary), ak wòch (perçage nwayo) twou -fòme operasyon. Yo prezante gwo pouvwa enstale, gwo koupl pwodiksyon, gwo presyon axial, gwo manyabilite, efikasite konstriksyon segondè, ak fonksyon milti-. Pouvwa nominale rotary perçage se jeneralman 125-450 kW, koupl pwodiksyon pouvwa a se 120-400 kN•m, dyamèt twou maksimòm lan ka rive jwenn 1.5-4 m, ak pwofondè maksimòm twou a se 60-90 m, ki ka satisfè kondisyon ki nan divès gwo echèl pwojè konstriksyon fondasyon.tè perçage machin pri
Nan konstriksyon pon nan zòn ki gen jeoloji difisil, metòd konstriksyon fondasyon pil yo souvan itilize yo se manyèl ègzumasyon ak pèkisyon perçage. Fouyman manyèl ap elimine piti piti akòz sik konstriksyon long li yo, teknoloji demode, ak risk sekirite enpòtan ki asosye ak operasyon eksplozif. Pèkisyon perçage tou prezante pwoblèm, premyèman vitès trè dousman perçage li nan fòmasyon wòch di, pafwa sa ki lakòz pa gen okenn pwogrè ditou. Nan zòn ki gen topografi karstik byen -devlope, konfiti fè egzèsis yo souvan, souvan yo mande 1-3 mwa oswa menm plis pou konplete yon sèl pil raz. Sèvi ak machin rotary perçage pou konstriksyon pil fondasyon siyifikativman ogmante vitès konstriksyon, diminye depans, epi demontre bon jan kalite siperyè. Pou egzanp, nan seksyon Shenyang nan Harbin-Dalian High-Speed Railway, plis pase 95% nan konstriksyon fondasyon pil Lachin Railway Nevyèm Biwo te konplete lè l sèvi avèk perçage rotary. Malgre gwo kontrent sou tan konstriksyon akòz pwoblèm demenajman, konstriksyon pon prensipal la te fini yon ane anvan pwogram lan.
Rotary perçage machin yo byen entegre ak jeni fondasyon pil ak teknoloji konstriksyon. Sepandan, akòz aplikasyon an gaye toupatou nan perçage Rotary forage sèlman nan dènye ane yo, peyi mwen an kounye a manke estanda konstriksyon konplè pou yo, espesyalman pou konstriksyon pil anwiye nan kouch wòch difisil, kote rechèch sistematik sou metòd konstriksyon pa te fèt. Atik sa a, ki baze sou Gannan Road Interchange and Extension Project, yon sub-pwojè Gannan Road ak Qinan Line BT pwojè antreprann pa Lachin Railway Ninth Bureau Group Dalian Construction Co., Ltd., konsantre sou entwodwi metòd konstriksyon pil raz yo lè l sèvi avèk perçage rotary nan mwayen ak yon ti kras move tan dezagreyab kalkè ant kouch MP30 ak relativman streng0 calcaire 30. yon referans pou konstriksyon pil perçage rotary nan kouch menm jan an.
Karakteristik Metòd Konstriksyon:
1. Segondè Vitès Forage: Aranjman ti jan perçage a ak estrikti nan twou wòch nwayo perçage Rotary a yo fèt ki baze sou teyori ka zo kase wòch, sa ki pèmèt perçage dirèk nan kouch wòch yo, kidonk sa ki lakòz gwo vitès perçage ak efikasite konstriksyon siyifikativman amelyore.
2. **Eksepsyonèl Avantaj Kontwòl Kalite:** Rotary forage forage yo jeneralman ekipe ak yon kav twou 2m dyamèt (ki ka alonje si tè a ranblaj nan ouvèti twou a se epè). Mare nan tèt li kapab tou entegre aman an, minimize enpak la nan tè ranblaj sou pil la komanse fouye. Rotary forage machin itilize yon matirite anba dlo tremie beton vide pwosesis, evite kontrè efè labou tonbe nan ouvèti twou ak sediman ki te pwodwi pandan vide. Kòm yon machin konstriksyon fondasyon pil entegre modèn syans avanse ak teknoloji, machin perçage rotary ofri gwo presizyon nan vètikal, enspeksyon kouch wòch anba, ak kontwòl longè pil pandan konstriksyon twou. Anplis de sa, sediman minimòm nan anba a nan twou a fasilite netwayaj, kidonk asire bon jan kalite a nan konstriksyon pil fondasyon.
3. ** Bonjan adaptabilite nan fòmasyon jewolojik: ** Rotary forage forage yo ekipe ak diferan ti moso epi yo ka itilize nan divès fòmasyon jewolojik tankou sab, tè, gravye, ak wòch, san limit jewografik.
4. **Mobilite pratik ak gwo kapasite mobil:** Rotary forage machin yo itilize yon chasi ekskavatè Suivi, ki pèmèt yo deplase poukont yo. Anplis de sa, machin perçage rotary ka opere poukont yo, yo trè mobil, adaptab nan tèren konplèks, epi yo pa bezwen enstalasyon oksilyè pou enstalasyon ak demantèlman. Yo okipe ti espas epi yo ka opere kont yon miray.
5. Zanmitay anviwònman an ak pwòp sit konstriksyon: Rotary forage forage ka opere nan fòmasyon wòch san labou, diminye fatra dlo ak evite polisyon labou nan anviwònman an ki antoure. Se poutèt sa, sit konstriksyon rotary perçage yo pwòp epi lakòz polisyon nan anviwònman an minimòm.
Dimansyon Aplikasyon: Metòd sa a se sitou aplikab a Rotary drilling perçage konstriksyon pil anwiye nan fòmasyon wòch modere ak yon ti kras move tan ak wòch relativman difisil.
Prensip teknik:
1. Prensip konsepsyon: Ki baze sou prensip k ap travay nan perçage Rotary, konbine avèk pwopriyete mekanik wòch ak teyori debaz la nan Rotary perçage wòch kraze, pil tès yo te komanse fouye nan fòmasyon kalkè modere ak wòch relativman difisil. Paramèt teknik ki enpòtan yo ak endikatè ekonomik diferan pwosesis perçage lè l sèvi avèk perçage rotary yo te estatistik analize. Atravè sistematik konparezon teknik ak ekonomik ak analiz, yo te finalman detèmine metòd konstriksyon pou pile perçage rotary nan fòmasyon kalkè ki gen move tan ak wòch relativman difisil.
2. Prensip la nan fòmasyon twou rotary forage nan fòmasyon wòch: Lè yo ekipe machin rotary forage ak diferan kalite ti perçage, elajisman twou sèn fèt nan fòmasyon wòch difisil. Sa a kreye yon sifas gratis nan pati anba a nan twou a pou fè egzèsis la, amelyore kapasite forage a nan penetre wòch epi finalman reyalize perçage wòch efikas pandan y ap ekonomize sou depans konstriksyon.
Pwosesis konstriksyon ak pwen fonksyònman kle yo:

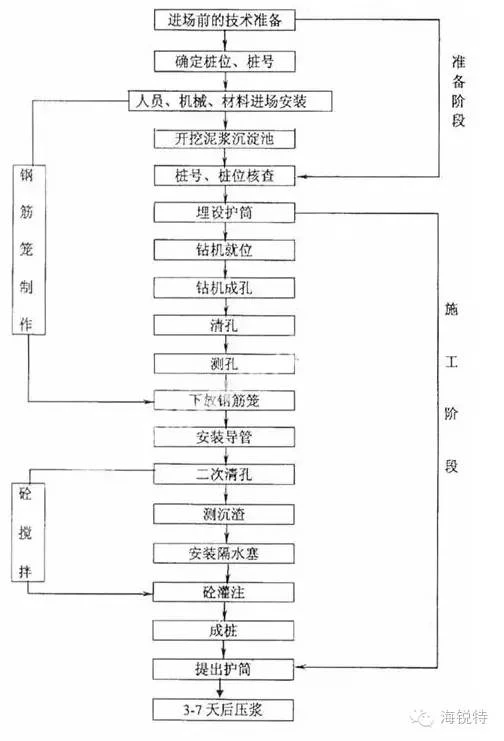

Pou teknoloji konstriksyon detaye nan pil tiyo, tanpri al gade nan tablo koule pwosesis konstriksyon an.
II. Pwen kle nan operasyon konstriksyon:
1. Kontwòl Pozisyon Pile: Pou asire bon jan kalite pozisyon pil, yo adopte yon metòd mezi presi, sètadi, pwezante ak yon estasyon total. Apre yo fin enstale bwat la, yo fè yon re-mezi, epi yo itilize yon ankadreman kowòdone soude pou asire ke sant bwat la konsistan avèk sant pozisyon pil la.
2. Kontwòl Enklinasyon Pile: Anvlòp la enstale lè l sèvi avèk yon metòd kwa -ki gen fòm nan pwent anwo ak anba nan dyamèt enteryè li yo. Pase nan de pwen sant yo asire vètikal la nan bwat la. Enklinasyon twou a mezire nan yon fason apwopriye pandan perçage asire ke pousantaj la enklinezon se mwens pase 1%. Si yo jwenn twòp enklinezon, yo pran mezi korektif imedyatman.
3. Kontwòl dyamèt pil: Seleksyon apwopriye nan dyamèt ti jan egzèsis la ki baze sou kondisyon jewolojik yo jwe yon wòl enpòtan nan kontwòl dyamèt pil. Dyamèt twou a ka 10-500px pi gwo pase dyamèt ti jan egzèsis la.
4. Kontwòl longè pil: Pandan konstriksyon, elevasyon ouvèti aman an dwe kòrèkteman konvèti nan divès elevasyon konsepsyon. Longè ekipman an dwe byen mezire, ki gen ladan longè kòd asye a, pran an kont elongasyon an anba chaj. Nenpòt erè yo korije san pèdi tan. 5. Pile Top Control: Lè yo vide dènye pakèt beton an, detèmine avèk presizyon epesè salop la epi kalkile epi ajiste volim pakèt final la. Apre w fin vide, tcheke wotè tèt pil la. Si li satisfè kondisyon konsepsyon yo, retire tiyo gid la; otreman, ajoute plis konkrè.tè perçage machin pri
6. Pile Kontwòl Estrikti Kò: Fabrikasyon kalòj ranfòsman an pa dwe depase erè ki pèmèt yo espesifye nan estanda yo, ki gen ladan metòd episur lap ak longè ranfòsman prensipal la. Tout done kalòj ranfòsman an dwe enspekte epi anrejistre kòm travay ki kache. Asire ke tiyo gid la byen sele. Lè w ap deplase tiyo gid la pandan w ap vide, pa monte li twòp pou anpeche bon jan kalite aksidan tankou enklizyon labou ak kraze pil.
7. Kontwòl Materyèl kri: Pou chak pakèt ba asye fèk ap rantre, siman, aditif, ak lòt matyè premyè, estrikteman tcheke klas la, dat fabrikasyon, ak dokiman sètifikasyon materyèl tankou rapò tès faktori, epi fè enspeksyon echantiyon o aza. Se sèlman materyèl ki satisfè tout endikatè pèfòmans yo ka itilize. Itilizasyon siman medyòk oswa ekspire ki fè tèt di toujou entèdi.
III. Pwosesis Konstriksyon prensipal:
1. Mezi Pozisyon Pile ak Layout: Yo itilize yon estasyon total pou mete deyò pozisyon sant pil yo. Apre layout, pil pwoteksyon yo mete kanpe alantou perimèt la epi yo repete mezi a, ak erè a kontwole nan 5mm. Dapre pwen kontwòl yo bay nan konsepsyon an, yo mete yon rezo kontwòl sou -sou sit lè l sèvi avèk yon estasyon total epi verifye. Dapre valè kowòdone nan aks sant fondasyon pil la, liy santral fondasyon pil la ak pwen sant yo mete deyò lè l sèvi avèk metòd kowòdone, epi yo mete makè yo. Yo kontwole erè nan layout liy santral la nan 125px, epi yo mete pikèt kontwòl ki gen fòm kwa pou verifikasyon. Nimewo pieu a make sou pye yo.
2. Nivo sit: Chasi forage a pa ta dwe mete dirèkteman sou ranpli enstab pou fè pou evite règleman inegal. Pou sit ki sèk kote nivo dlo anba tè a anba nivo tè orijinal la pandan konstriksyon, yo nivelman sit la, yo konpakte, epi yo retire debri. Lè sit la se nan dlo ki pa fon, yo konstwi yon zile, epi yo mete forage a sou tèt li. Tèt zile a se apeprè 1.0m pi wo pase nivo dlo konstriksyon an. 3. Pozisyon Forage Forage: Deplase forage machin nan kote pil konstriksyon an. Lè pwezante mare a, ang maksimòm enklinezon avyon an pa ta dwe depase 4 degre. Ajiste ang mast la, opere wintch la, fè aliman sant la fè egzèsis ak sant twou foraj la, epi ajiste paramèt vètikal perçage a pou asire baton egzèsis la vètikal.
4. Aman Enstalasyon: Enstalasyon Aman itilize metòd la ègzumasyon. Yo itilize yon ti jan espesyal pou fouye kouch tè a kote yo pral enstale aman an, ak Lè sa a, yo mete bwat la andedan. Enstalasyon yo dwe egzat, orizontal, vètikal, ak ki estab. Ranpli aman an ak ajil ak konpak li. Liy sant yo nan baton gid foraj la, tab rotary, ak bwat dwe kenbe nan yon liy dwat. Devyasyon ant sant bwat la ak sant kote pil ki fèt la pa ta dwe depase 20mm, ak devyasyon vètikal nan bwat asye a pa ta dwe depase 0.5%, asire ke mare perçage la opere san pwoblèm sou direksyon vètikal kote pil la.
5. Rotary Forage: Pandan pwosesis la perçage rotary, operatè a toujou ap obsève vètikal baton egzèsis la ak kontwole pwofondè perçage lè l sèvi avèk yon kontwa pwofondè. Perçage pil raz yo sèvi ak yon metòd alésaj pa etap: Premyèman, yo itilize yon ti -perçage nwayo dyamèt ak yon bokit pou kolekte sab-pou fè egzèsis nan pwofondè ki fèt la. Lè sa a, yo itilize yon pi gwo -dyamèt fè egzèsis ak yon sab-bokit kolekte pou pwochen etap la nan alésaj jiskaske dyamèt twou a ak pwofondè ranpli kondisyon yo ki konsepsyon, finalman reyalize fini twou pa rotary forage forage.
6. Enspeksyon twou: Apre twou a rive nan elevasyon konsepsyon an, yo enspekte pwofondè twou, dyamèt, epesè miray la ak vètikal. Si yo jwenn nenpòt defo, yo pran mezi korektif. Metòd enspeksyon an depann sou dyamèt twou a. Lè twou a se sèk, yo ka itilize yon mato lou pou kontra enfòmèl ant tè a ki lach andedan, epi twou a ka dirèkteman mezire lè l sèvi avèk yon kòd mezire ak enstriman pou mezire twou. Si dlo anba tè prezan nan twou a, yo ka itilize yon ponp-metòd sikilasyon inverse pou netwaye twou a. Nan ka sa a, yo itilize vide konkrè anba dlo pou mezi twou.
7. Netwayaj twou: Yo retire sediman nan twou a. Anvan w vide konkrè anba dlo, epesè sediman anba twou a pa ta dwe depase 125px pou pil kolòn ak 500px pou pil friksyon. 8. Transpò ak sou-Leve Kalòj Steel Ranfòsman Kalòj asye ranfòsman an dwe pwoteje kont deformation pandan transpò nan kote pil la. Lè w ap transpòte pa kamyon, asire w ke yo bay pwen sipò nan chak zo kòt rèd, ak tout pwen sipò yo nan menm wotè. Se kalòj ranfòsman an leve nan twou a lè l sèvi avèk yon teknik. Yo itilize yon metòd leve de -pwen pandan enstalasyon an. Premye pwen leve a sitiye nan pati anba a nan kalòj la, ak dezyèm pwen leve a sitiye ant pwen mitan an ak tyè anwo nan longè kaj la. Yo ta dwe pran mezi pou ranfòse pwen leve yo pou anpeche deformation pandan leve. Lè bese kalòj ranfòsman an nan twou a, li ta dwe aliyen ak dyamèt twou a, kenbe vètikal, epi dousman epi tou dousman bese. Apre ensèsyon, li ta dwe bese piti piti, evite wotasyon gòch oswa dwa, ak entèdi entèdi balanse oswa kolizyon ak miray ranpa a. Si yo rankontre obstak, yo ta dwe sispann bese, envestige kòz la, epi adrese. Segondè leve ak bese toudenkou, osi byen ke fòse bese, se entèdi entèdi. Pozisyon an nan pati ki pi wo nan kalòj la dwe kalkile ki baze sou elevasyon an mezire twou twou pou detèmine longè ranfòsman pwezante a. Pou anpeche kalòj la ranfòsman tonbe oswa k ap flote pandan grouting, kalòj la pozisyone lè l sèvi avèk fil ranfòsman ba ki sispann nan bwat asye a. Se sant la nan kalòj la ranfòse ki aliyen ak sant lan pil ki fèt. Apre verifikasyon repete, li soude ak pozisyone sou bwat asye a, ranpli enstalasyon kalòj la ranfòse. Yo vide konkrè nan lespas 6 èdtan apre kalòj ranfòsman an pozisyone pou anpeche efondreman twou.
9. Nettoyage Trou Segondè: Apre kalòj la ranfòse bese epi li fikse an plas, tiyo tremie a imedyatman mete. Li se leve ak pwolonje seksyon pa seksyon lè l sèvi avèk yon teknik, ak fen ki pi ba nan tiyo a tremie 500mm soti nan anba a nan twou a. Apre yo fin mete tiyo tremie konkrè a, si epesè sediman an nan pati anba twou a pa satisfè kondisyon konsepsyon yo, se yon netwayaj twou segondè ki fèt lè l sèvi avèk tiyo tremie a. Apre enspeksyon ak apwobasyon enjenyè sipèvize a sou plas-, yo retire koud pou aspirasyon an imedyatman anvan vide konkrè anba dlo ka kòmanse.
10. Vide konkrè pil fouye: Yon fwa vide konkrè kòmanse, li dwe kontinyèl epi san enteripsyon. Pwofondè sifas konkrè a nan twou pil la mezire chak 30 minit (entèval la vin pi kout a 5-15 minit nan etap yo pita nan vide ak pou twou fon). Dyagram endikatè vide konkrè ak koub teyorik ak aktyèl ki montre volim vide konkrè a kont pwofondè yo trase san pèdi tan pou gide demantèlman tiyo tremie a. Lè volim konkrè vide a pa matche ak pozisyon sifas anlè konkrè a, yo ta dwe analize kòz la nan yon fason apwopriye, yo ta dwe idantifye pwoblèm nan, epi yo ta dwe adrese pwoblèm nan san pèdi tan.tè perçage machin pri
